澳规插墙式电源适配器AC插脚安规标准

6/29/2015 5:16:22 AM      点击:

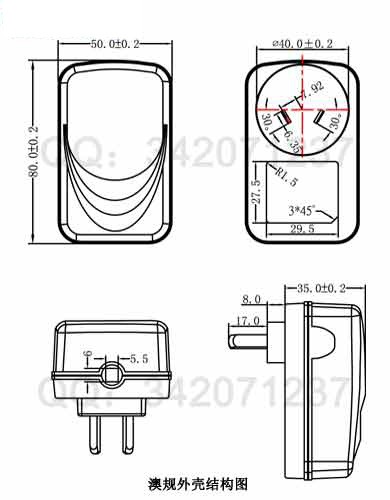

   SAA澳规插墙式电源适配器AC插脚标准为AS/NZS 3112,该规范有对澳规插脚的各个数据及其要求都有规定,澳规AC插脚的形状有点像中文的"八"字.该插脚适用于澳大利亚,新西兰等澳洲国家和地区.

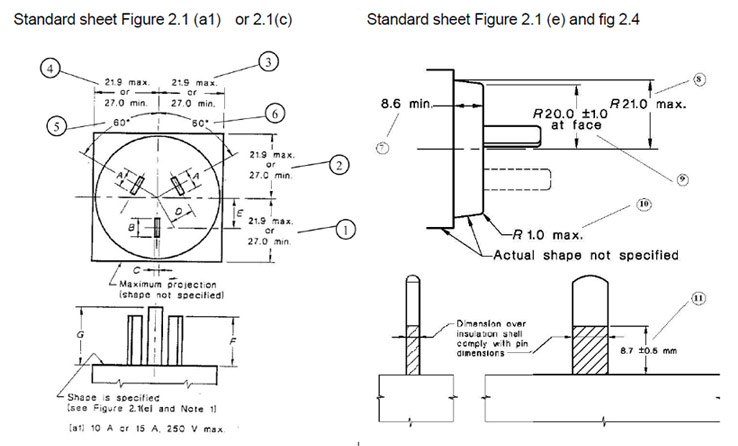

SAA澳规插脚:标准 AS/NZS 3112参数

符号
标准(mm)
符号
标准(mm)
A
6.35±0.15
1,2,3,4
21.9 max. or 27.0 min.
B
6.35±0.15
5,6
60°
C
1.63+0.15/-0.05
7
8.6 min.
D
7.92
8
21.0 max.
E
10.31
9
20.01.0
F
17.06±0.4
10
1.0 max
G
19.94±0.8
11
8.70.5
Distance from projection part edge to L and N pins : 9mm min.


   SAA澳规插墙式电源适配器插脚插片要求为具有足够硬度和刚度的耐腐蚀金属材料,足够的机械强度,导电性和耐腐蚀性.

   这里特别要主意一点,澳规插片部分有一部分外部是包有绝缘层的,绝缘插片的插头的带电部件应在绝缘层下面而不外露.也就是图片中的11这个部分.

   插头本体的绝缘部份要求为性能不低于符合AS3121(NZS/AS3121) 的温度种类为80℃的绝缘材料或者陶瓷材料,在水中浸泡48小时后并用洁凈布除去可见的水珠,其质量增加应不超过2%.

   电源适配器插头保护盖的绝缘材料应具有不低于AS3121(NZS/AS3121)中对温度种类为60℃的绝缘材料所规定的性能.
